Infraestructuras

Las geometrías que representan infraestructuras en un proyecto o cualquier otro punto, línea y polígono relacionado con el proyecto pueden ser importados y representados en el mapa. Las infraestructuras del proyecto se pueden visualizar a partir de la capa infraestructuras del mapa.

1 – Importación de geometrías

Configuración de la aplicación > Configuración > Listas de importación de infraestructura que se importaron anteriormente. Haga clic en    Agregar para importar nuevas geometrías.


Las geometrías que se van a importar deben estar en formato ESRI Shapefile (.shp) comprimidos en un archivo ZIP. Normalmente, el archivo .zip contendrá cuatro archivos: el shapefile .shp y sus archivos relacionados .shx, .dbf y .prj.

Los valores de base de datos Shapefile de columnas etiquetadas ID, NAME y DESC, si los hay, se cargarán en el sistema junto con el shapefile para su identificación en el mapa y en el registro correspondiente. (Por favor consultar las plantillas vinculadas en la parte inferior de este artículo para cada tipo de infraestructuras)

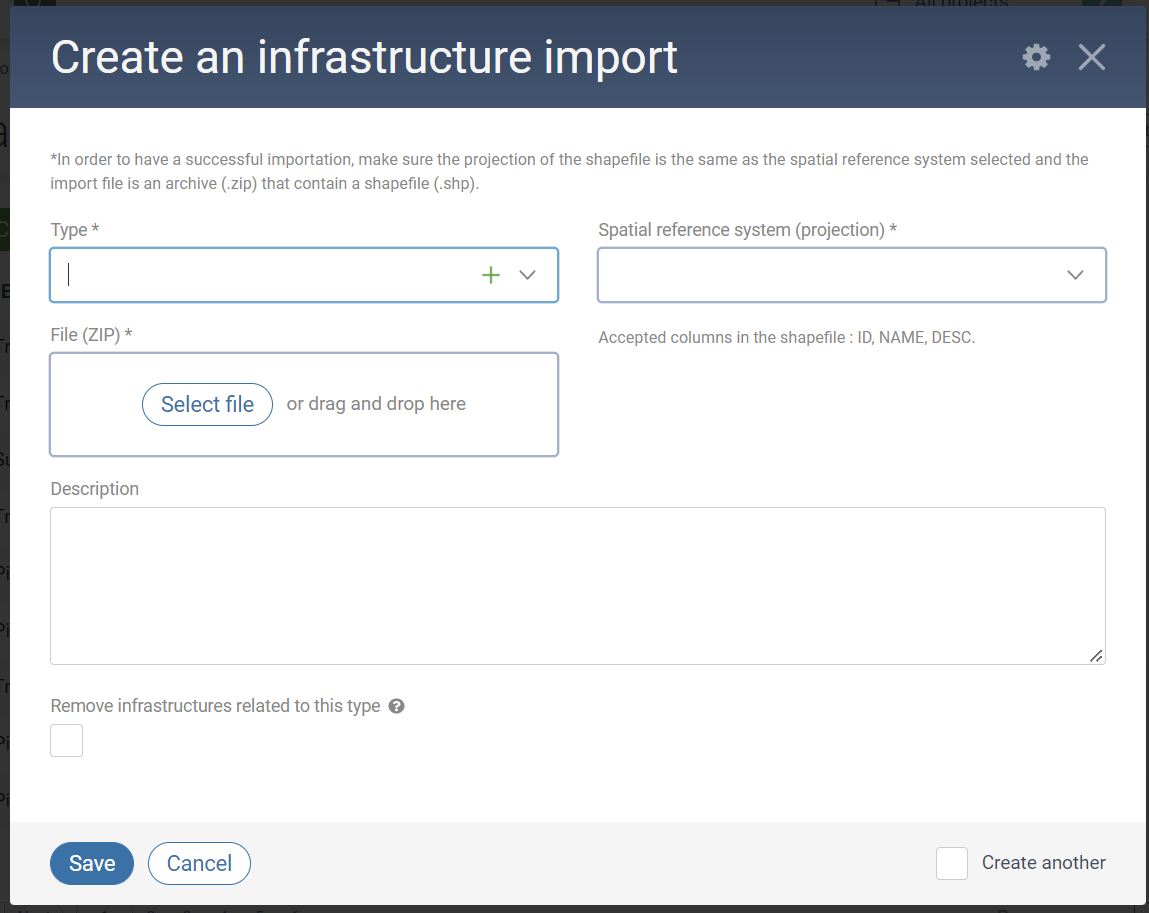

  1. Haga clic en Cargar y seleccione Archivo ZIP para cargar.
  2. Seleccione Tipo de infraestructura (que corresponderá a una subcapa de la capa Infraestrucutras). Los tipos de infraestructura disponibles se definen en la tabla Diccionario de tipo de infraestructura (Configuración de la aplicación > Configuración > Diccionarios de datos).
  3. Seleccione Sistema de referencia espacial. El valor seleccionado debe coincidir con la proyección del shapefile.
  4. Active Eliminar infraestructuras relacionadas con este tipo si desea que se reemplace el contenido de la capa de mapa para el tipo Deje sin marcar para anexar al contenido existente.
  5. Haga clic en Guardar y ver.
  6. Espere algunos segundos para que el sistema procese el archivo cargado y, a continuación, actualice la página (F5) para ver los resultados de la importación en la sección Resultado de importación de la pestaña Información general.
  7. Los objetos de mapa importados se muestran en la pestaña Infraestructuras.

Cualquier importación se puede revertir (se quitan los objetos importados) a través de Acciones > Revertir importación.

2 - Visualización de las infraestructuras en el mapa

Las infraestructuras están disponibles para ser visualizadas en el mapa en Infraestructura. Cada tipo de infraestructura tiene su propia subcapa.

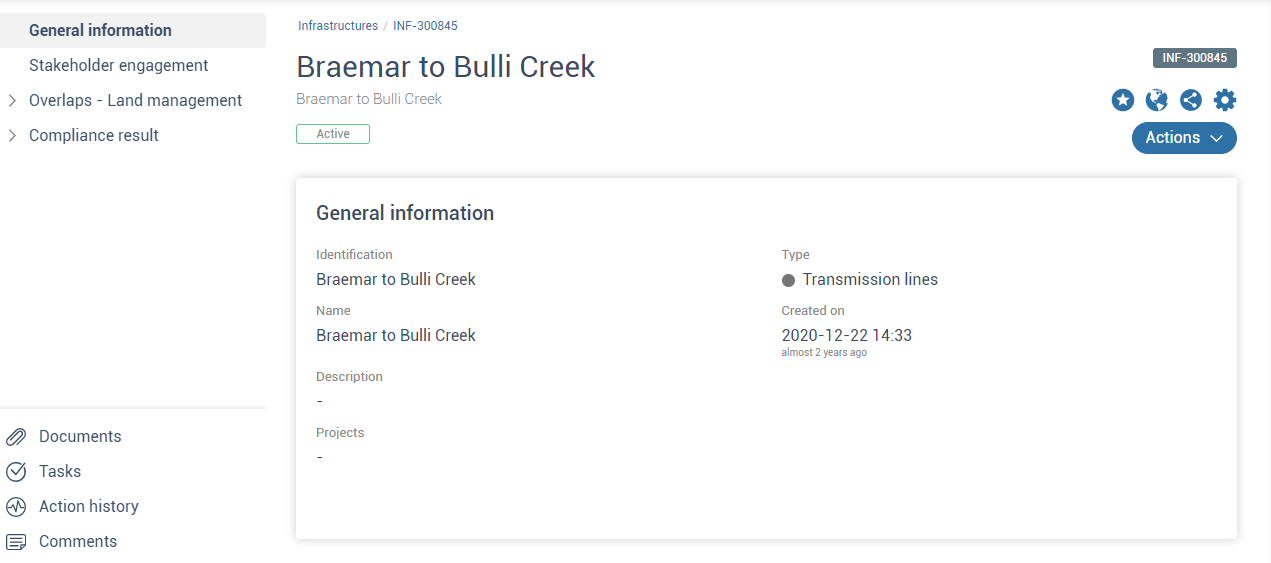

Para localizar infraestructuras específicas en el mapa, busque su registro correspondiente en Configuración de la aplicación > Configuración > Infraestructuras y haga clic en el icono del mapa o abra el registro de la infraestructura.




Plantillas de infraestructuras:

(734 bytes)

(1 KB)

(726 bytes)
