Infrastructures

Les géométries représentant les infrastructures du projet ou tout autre point, ligne ou polygone lié au projet peuvent être importées et affichées sur la carte. Les infrastructures du projet sont visibles sous la couche Infrastructure de la carte.

1 - Importer des géométries

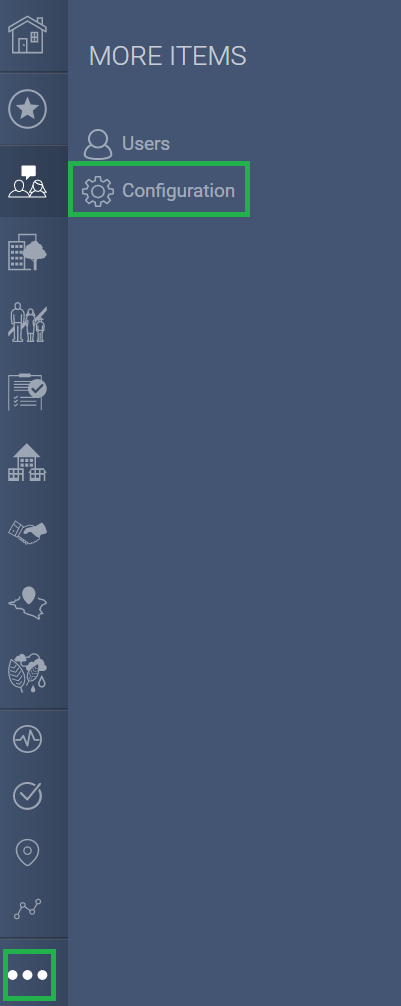

Le formulaire "Importateur d'infrastructures" dans le menu Configuration répertorie les géométries précédemment importées. Cliquez sur Créer pour importer de nouvelles géométries.


Les géométries à importer doivent être au format ESRI Shapefile (.shp) compressé en tant qu'archive ZIP. En règle générale, le fichier .zip contient quatre fichiers : le fichier de formes .shp et ses fichiers .shx, .dbf et .prj associés.

Les valeurs de la base de données de fichiers contient les colonnes étiquetées ID, NAME et DESC, le cas échéant, seront chargées dans le système avec le fichier pour identification sur la carte et dans l'enregistrement correspondant. (Veuillez vous référer aux modèles liés en bas de cet article pour chaque type d'infrastructures)

  1. Cliquez sur Télécharger et sélectionnez le fichier ZIP à charger.
  2. Sélectionnez le type d'infrastructure (qui correspondra à une sous-couche de la couche Infrastruture). Les types d'infrastructure disponibles sont définis dans le tableau du dictionnaire de types d'infrastructure (Meu Configuration> Dictionnaires de données).
  3. Sélectionnez le Système de référence spatiale. La valeur sélectionnée doit correspondre à la projection du fichier.
  4. Cochez "Enlever les infrastructures reliées du même type" si vous souhaitez que le contenu de la couche de carte pour le type correspondant soit remplacé. Ne cochez pas cette option pour l'ajouter au contenu existant.
  5. Cliquez sur "Sauvegarder et afficher".
  6. Attendez quelques secondes que le système traite le fichier téléchargé, puis actualisez la page (F5) pour voir les résultats d'importation sous la section "Résultat de l'importation" de l'onglet "Information générale".
  7. Toutes les erreurs sont répertoriées dans le tableau "Message d'importation". Les objets cartographiques importés sont répertoriés sous l'onglet "Infrastructures".

Toutes les importations peuvent être annulées (les objets importés supprimés) via le menu Actions> Annuler l'importation.

2 - Visualiser les infrastructures sur une carte

Les infrastructures sont disponibles pour s'afficher en utilisant la carte sous Infrastructure. Chaque type d'infrastructure possède sa propre sous-couche visble sur la carte.

Pour localiser des infrastructures spécifiques sur la carte, recherchez son enregistrement correspondant dans Configuration> Infrastructures et cliquez sur l'icône de la carte ou ouvrez l'enregistrement de l'infrastructure.
